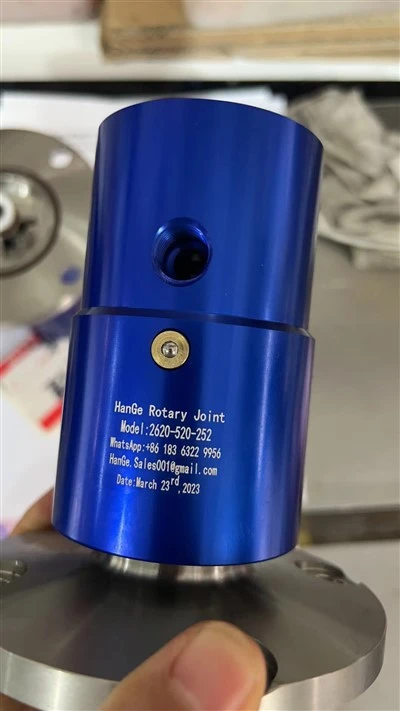

Articulație rotativă hidraulică

Funcția articulației rotative hidraulice:

Articulația hidraulică rotativă, ca componentă de autoechilibrare, poate transfera ulei sub presiune sau alte fluide către cilindrul rotativ hidraulic, determinând mișcarea pistonului echipamentului la stânga și la dreapta, realizând astfel slăbirea radială a mandrinei electrice. În timpul călătoriei de întoarcere, articulația hidraulică rotativă beneficiază de uleiul sub presiune pentru a elimina presiunea și este resetată prin acțiunea arcului, realizând prinderea mandrina. Partea de etanșare rotativă a articulației rotative hidraulice este instalată pe arborele central al echipamentului, iar funcția sa principală este de a forma două spații de etanșare independente pentru a izola camera de admisie a uleiului.

Alegerea articulațiilor rotative hidraulice:

1. Determinați tipul de îmbinare rotativă care trebuie utilizată pe baza structurii dispozitivului. Mediile de intrare și de ieșire sunt caracteristici inerente ale dispozitivului. Dacă mediile de intrare și de ieșire sunt pe aceeași parte, trebuie selectată o îmbinare rotativă cu două căi. Dacă mediile de intrare și de ieșire sunt pe ambele părți, trebuie selectată o îmbinare rotativă cu o singură cale; Atunci când transportați mai multe medii sau necesită transportarea mediului în mai multe locații, trebuie luată în considerare alegerea îmbinărilor rotative hidraulice cu mai multe canale;

2. Selectați diametrul îmbinării rotative și portul de conectare al firului standard în funcție de debitul mediu de intrare și ieșire necesar;

3. Selectați o articulație rotativă hidraulică cu performanță adecvată în funcție de presiunea mediului și de viteza echipamentului;

4. În funcție de structura de legătură a echipamentului și îmbinările rotative, se determină îmbinări cu flanșă sau șurub și racorduri rotative sau fixe ale conductei interioare. Când selectați conexiuni filetate, vă rugăm să rețineți că sensul de rotație al îmbinărilor rotative conectate trebuie să fie clar definit.

Aplicarea pe scară largă a articulațiilor rotative hidraulice:

Îmbinarea hidraulică rotativă este un dispozitiv de etanșare care conectează fluidul de la conducta statică la echipamentul rotativ. Produsul este utilizat pe scară largă în diverse domenii de ultimă generație, cum ar fi industria de mașini de inginerie, industria de generare a energiei eoliene, industria automatizării, industria mașinilor-unelte CNC, bobina de cablu, industria tipăririi, echipamente medicale, industria semiconductoarelor, mașină rotativă de tăiat, formarea plasticului, industria aerospațială instalații, roboți de automatizare, echipamente de montaj hidraulic etc.
